안녕하세요 ~! 사이텍 주식회사입니다.

제가 또 납품 후기로 다시 돌아왔습니다~!

고객분께서 그토록 기다리시던 TDP0500 Differential probe가 입고되어 사용법 교육과 납품을 하러 방문드렸습니다.

자 그럼 TDP0500 Tektronix differential probe에 대해 알아보실까요?

일반적으로 오실로스코프를 구매하시면 기본으로 들어있는  패시브프로브는 그라운드를 기준으로 신호를 측정하여 측정하는 프로브인 반면, 차동프로브는 그라운드가 기준이 아닌 두 신호 또는 프로빙 포인트 사이의 전위 차를

계산하여 측정하는 프로브인 것 다들 잘 알고 계시죠?? ^^

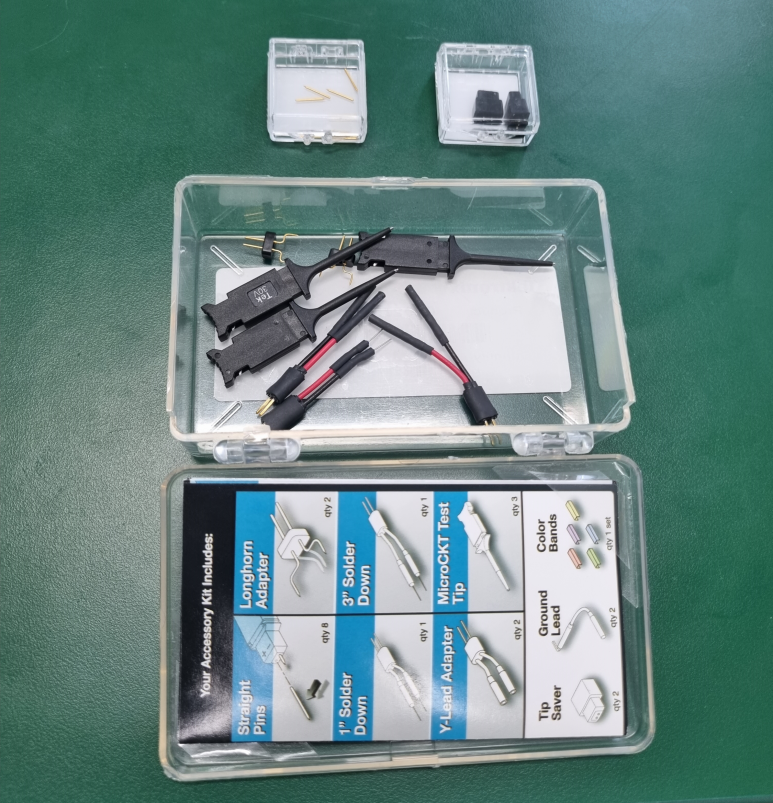

 TDP0500 KIT

먼저 고객분께 차동프로브의 사용 목적을 설명드리고, KIT의 악세사리의 사용 목적을 종류별로 설명드렸습니다.

TDP 시리즈에는 Y-lead set, Solder-down lead set, Micro CKT test tip, Straight-pin probe tips 등이 있으며 DUT의 형상에 따라 종류별로 골라서 사용하시면 된다는 사실 ~!

일반적으로 차동프로브로 측정하는 경우 PCB Board에 있는 Lead frame이나 소자를 측정하시는 경우가 많은데요

오늘은 일반 Board가 아닌 3상 모터에 인가되는 전압을 측정하기 위해 차동 프로브를 구매해 주셨답니다!!

Neutral 이 없는 3상 모터에도 차동프로브가 많이 사용되겠다는 생각을 해보았는데 차동프로브 +,-포인트를 U,V,W 중 U,V에 직접 찍어서 측정하였습니다.

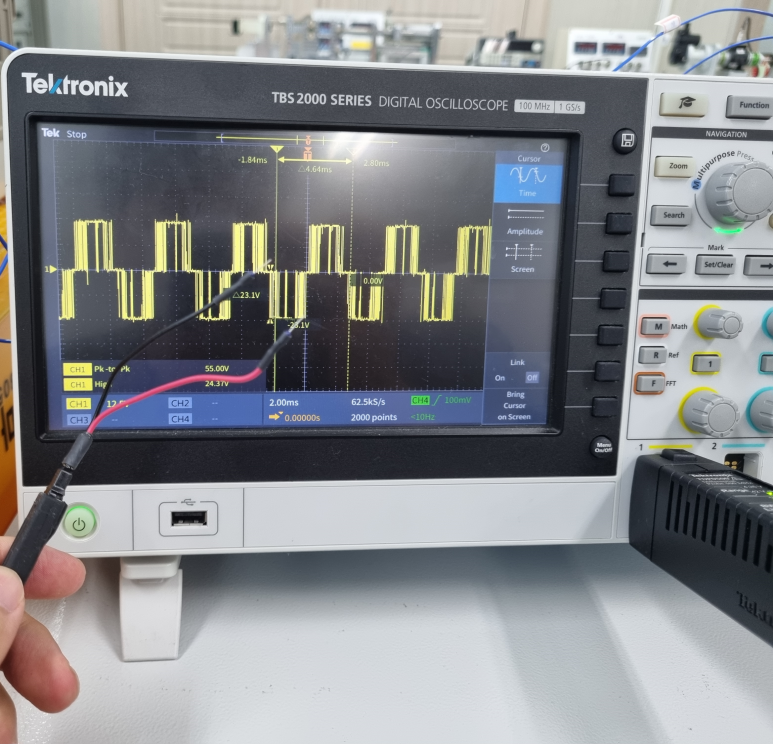

Tektronix TBS2000 Series로 차동신호를 측정한 모습

고객분께서는 TBS2000 Series를 사용하고 계셨고요~!

TBS2000 Series는 TekVPI Input을 사용하기에 TDP0500을 삽입하였을 때, 별도의 조작 없이 바로 측정이 가능하였습니다.

사용하시는 모터에 전압을 인가하고 Ground 가 아닌 두 상에 차동신호를 찍어보았는데요~!

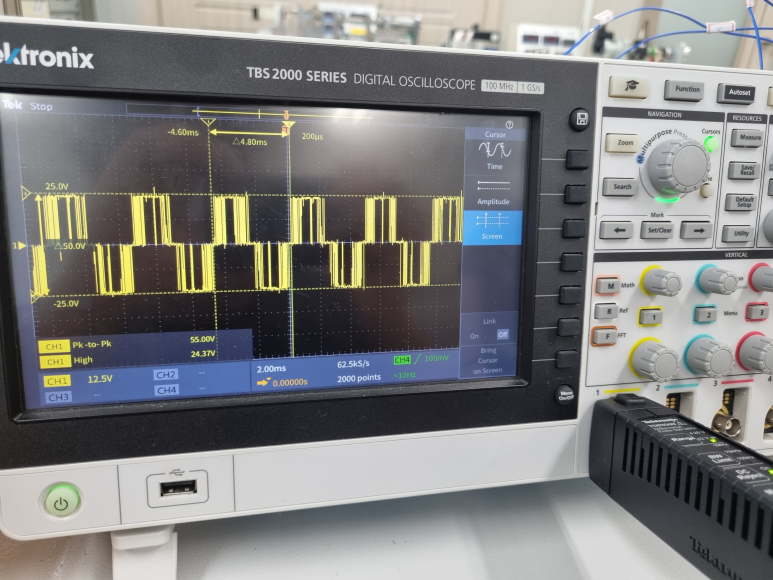

측정 후 Measure 로 전압의 수치와 주기 확인

고객분께서 원하시는 파형이 잘 나오는 것을 확인 시켜드렸습니다.

측정 후 Measure로 한 전압의 수치와 한 주기의 시간까지 확인 시켜 드렸습니다~!

오늘은 차동프로브 납품 후기를 말씀드렸는데요!!

포스팅 보시고 궁금하신 내용이 있으시면 쇼핑몰 문의하기로 문의주시거나 사이텍 주식회사로 연락주시면 친절하게 안내해드리겠습니다~! ^^

그럼 모두 화이팅입니다!!
