1. Overview
여러분 안녕하세요!!
Tektronix에서 오랜만에 신제품을 출시했는데 소식 들으셨나요? 바로 바로!! MSO2 Series 오실로스코프입니다!!
오실로스코프로 유명한 브랜드 Tektronix가 신제품으로 오실로스코프를 출시했다고 하니 기대를 안할 수가 없는데요. ^^
공식 출시 전부터 태블릿 형태의 오실로스코프라는 닉네임을 가지고 모두를 궁금하게 했던 화제의 장비!!
지금 바로 MSO2 Series를 저희 사이텍과 함께 Datasheet를 보며 같이 리뷰해보는 시간을 갖도록 하겠습니다.

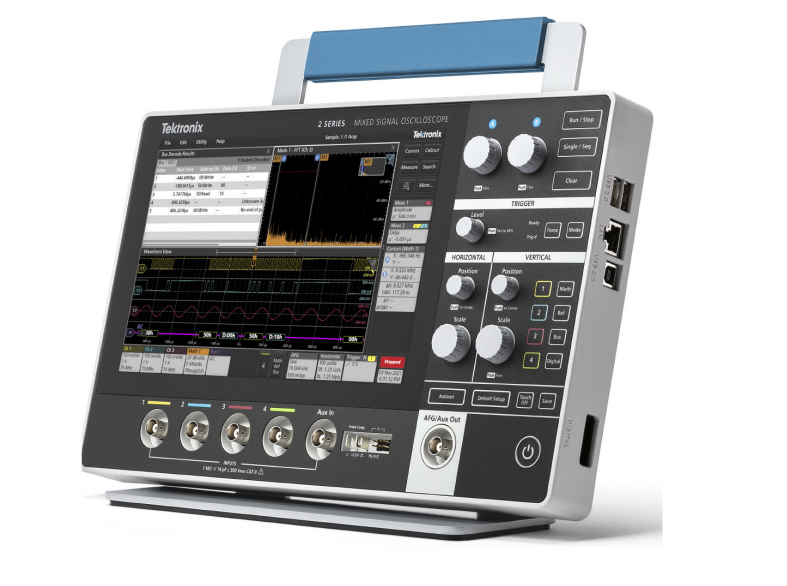

1-1. 이것은 아이패드인가 오실로스코프인가??
약 50년간 수많은 텍트로닉스 오실로스코프 사용자 분들이 계신데요~! 옛날 그 시절 텍트로닉스 고유의 디자인은
온대 간대 없고 정말 예쁘게 잘 빠졌네요~! 제가 실제로 들어보았는데 너무 가벼워서 출장 갈 때나 학교 안에서 가지고
다니기 정말 좋아 보이는 외관입니다. 그럼 본격적으로 어떤 사양으로 만들었는지 보러 갈까요??
1-2. Datasheet 뿌수기
기본적으로 오실로스코프 구매 시 가장 중요한 사양들이 몇 개 있죠??
이 글을 읽으시는 모든 분들께서 모두 똑똑하셔서 다 아시겠지만 리뷰를 위해 다시 한번 적어보겠습니다!!
- 대역폭 (Bandwidth)
- 채널 수 (Analog Channel / Digital Channel)
- 샘플링 속도 (Sample rate)
- 메모리 크기 (Memory depth)
사실 구매할 때 가장 중요한 것은 다름아닌 가격….!! 이지만 가격은 조금 이따 다시 보는 걸로 하고 위 4가지

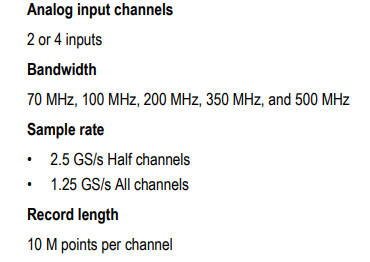

사양에 대해 알아보기 위해 다시 Datasheet를 봐볼게요!
채널 수는 일반적으로 많이 사용되는 2채널, 4채널 선택할 수 있네요.
대역폭은 최소 70MHz 부터 최대 500MHz 까지 지원합니다.
혹여나 1GHz 이상의 제품이 필요하신 분들은 죄송하지만 MDO3 Series 제품으로 검토해 주세요 ㅠㅠ
샘플링 속도는 4채널 장비 기준으로 보았을 때 2채널 사용 시 2.5GS/s, 4채널 모두 사용 시 1.25GS/s 로 개인적으로
약간은 아쉬움이 있습니다. 왜냐하면 바로 한 단계 윗 등급인 MDO3 Sesies는 5GS/s 이거든요!
하지만 애초에 High Performance 장비가 아니기 때문에 한편으로는 이해가 가는 부분입니다.
아쉬움도 잠시 메모리 사양을 보니 텍트로닉스 답네요!! 채널 당 10M로 타 브랜드 대비 약 5배 좋은 사양입니다.
1-3. MSO2 Series의 그 외 기능들
오실로스코프의 흔한 기능들… 예를 들면 Cursor, Measure, Trigger, FFT 등등 이런 것은 다 비슷하니 넘어가도록 하고

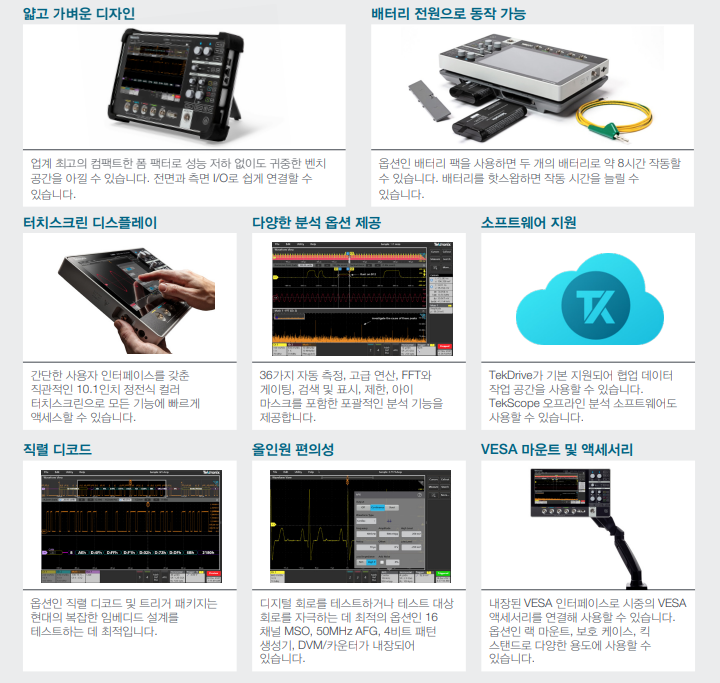

Datasheet는 아니지만 간편한 설명을 위해 Tektronix에서 만든 프로모션 자료를 가지고 왔습니다.
긴 글보다는 요약된 사진 한 장이 보기 좋은 법이니까요~~^^
가장 큰 특징은 배터리 팩을 이용하여 휴대용으로 쓸 수 있다는 점!!
많은 분들께서 아시겠지만 예전 Tektronix에는 TPS2000B Series라고 해서 배터리 형의 오실로스코프 있었습니다.
하지만 단종이 되어 공급이 어렵던 요즘 업체 외근가면 배터리 타입 출시 안하냐고 들었던 장면들이 영화 필름처럼
머릿 속으로 스르륵 스쳐 지나가네요~
배터리 말고도 10.1인치의 큰 화면의 터치 기능과 옵션이지만 I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, SENT
등의 신호 디코딩 기능, Tektronix의 정품 소프트웨어인 Tekscope 지원이 되는 내용들입니다.

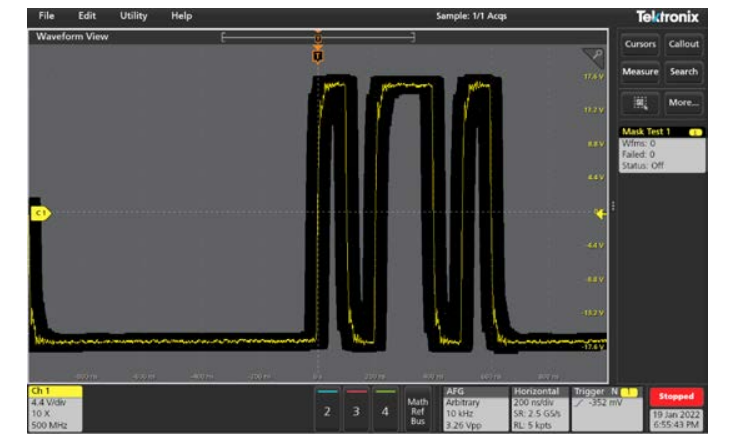

여기서 특이한 건 마스크 테스트 기능이 기본으로 실려 있네요.
신호 퀄리티를 직관적으로 보여주는 마스크 기능이 기본인 것은 많은 개발자 분들께서 좋아할 만한 소식인 것 같습니다.
두번째 특이한 점!! 여러분 혹시 VESA라고 알고 계셨나요?

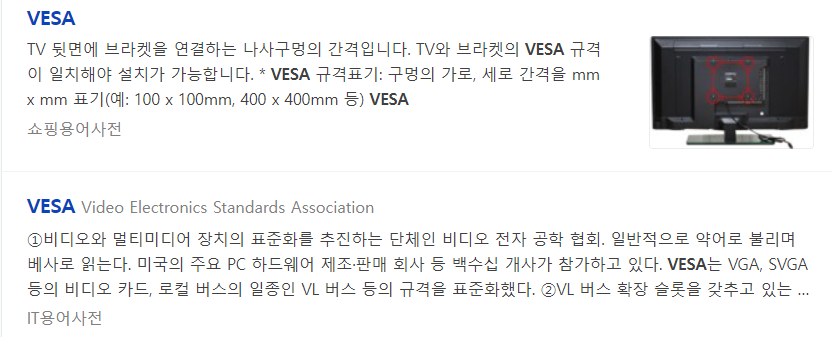

저도 VESA라는 단어가 생소해서 우리의 든든한 지원자! 초록창에 검색을 해보았습니다.
검색을 해보니 요즘 벽걸이 TV 많이 설치하시는 데 그 구멍이 VESA 규격이라고 하네요~~!

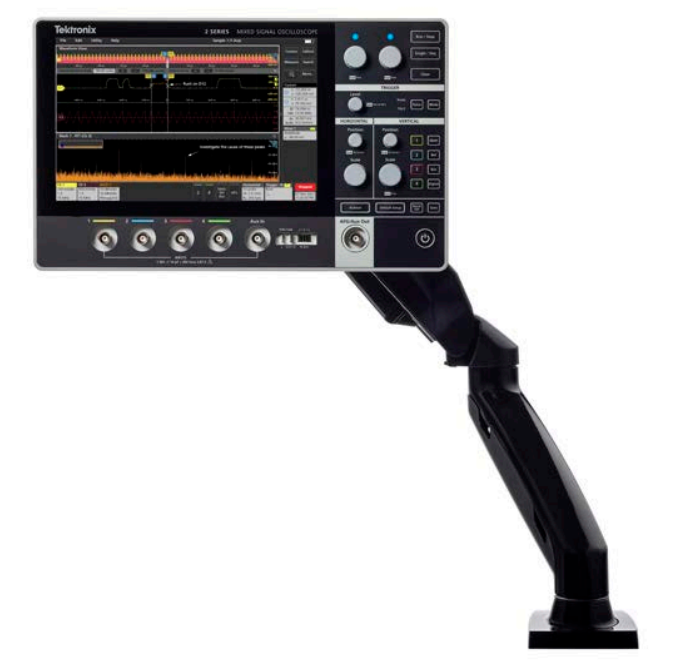

그런데 그 VESA라는 단어가 MSO2 Series와 함께 쓰인다면 어떤 느낌일까요? 바로 이런 느낌입니다 ^^
오실로스코프 뒷면을 보면 VESA 규격에 맞는 구멍이 있어서 위 사진처럼 사용이 가능하다고 하니 참고 부탁드립니다~!
2-1. 장비를 구매하면 기본으로 어떤 것들이 들어있나요??

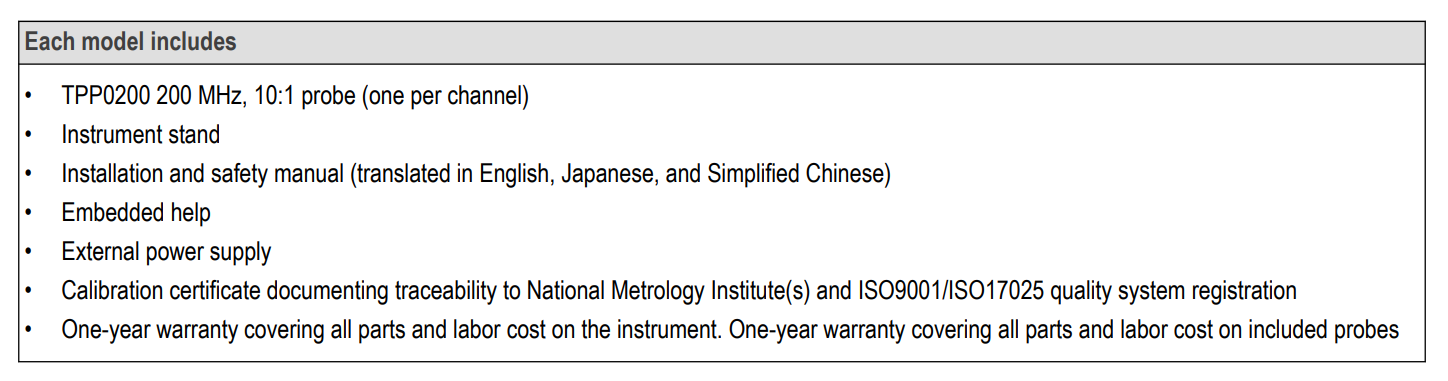

과연 MSO2 Series를 구매하면 장비 외에 무엇이 들어있을까요??
바로 이겁니다!!
프로브, AC 전원 코드, 사용자 매뉴얼, Tektronix 자체 성적서가 들어있네요!!
그런데 여기서 잠깐!! 오실로스코프는 아까 70MHz에서 500MHz까지 지원한다고 했던 것 같은데 ...
200MHz 프로브를 넣어준다고요? 여러분들은 어떻게 생각하시나요???
장비 대역폭이 아무리 좋아도 프로브 대역폭이 같이 안따라가면 소용이 없는데…Datasheet를 보니 정리가 되었습니다.
350MHz, 500MHz 장비를 사실 분들은 지금부터 잘 보세요~!

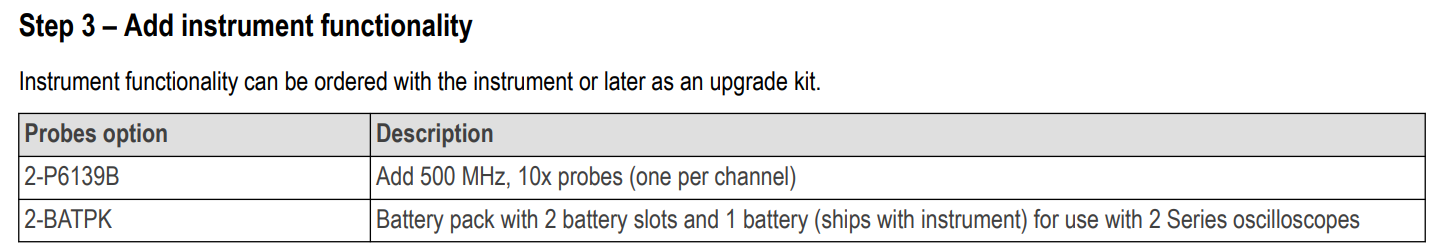

2-P6139B 옵션을 추가하시면 채널 수 만큼 500MHz 프로브를 추가로 넣어준다고 합니다.
즉 MSO24 500MHz 장비를 살 때 2-P6139B 옵션을 넣으면 200MHz 프로브 4개 + 500MHz 프로브 4개
총 8개 프로브를 받으실 수 있다는 사실!!
프로브야 워낙에 소모품이기도 하고 많을수록 좋은 아이템이니 나쁘지 않은 것 같습니다 ^^
2-2. 오늘의 하이라이트!! MSO2 Series의 가격!!
성능이 아무리 좋고 디자인이 예쁘고 꼭 사고 싶어도 예산이 안맞으면 의미가 없어집니다.
모델도 많고 옵션도 많아서 모든 부분의 금액을 적기에는 너무 힘들어서 대략적으로 말씀드릴게요!!
가장 기본적으로 구성했을 때에는 2백만원 중반!! 그리고 흔히 말하는 풀옵션이라고 하는 친구는 2천만원 약간 안되는 금액입니다!!
정확한 금액과 견적은 사이텍에서 열심히 영업하시는 직원 분들 통해서 직접 받아 보시기 바랍니다
아참!! 지금 사이텍 공식 쇼핑몰에서 10% 할인 프로모션을 진행하고 있으니 많은 관심과 격려 부탁드립니다. ^^
오늘은 Tektronix의 신제품 MSO2 Series에 대해 알아보았는데요, 포스팅 해드린 내용 외에 추가로 궁금하신 내용이 있으시면
언제든지 부담 없이 저희 사이텍 주식회사로 연락 부탁드립니다~! (Call : 031-698-4242)
