AXRM-V62 series
60 GHz 대역 Radar 신호를 손쉽게 Down converting 가능합니다
제품 설명
Raytech 은 뛰어난 기술로 인정받는 RF 고대역 부품과 시스템설계 전문 국내기업입니다. 본 제품은 주파수 하향 변환을 위한 소형 변환기입니다. 이변환기는 사용하기 쉽고 광대역 변조 밀리미터파 신호의 고성능 하향 변환에 매우 적합합니다. 다운 컨버터에는 직사각형 도파관 RF 포트(WR-15)와 동축 IF 포트(SMA)가 있습니다. Raytech AXRM 시리즈는 밀리미터파 신호 블록을 IF 대역으로 하향 변환하는 데 사용할 수 있으며, 여기에서 분석기의 RF 포트에 연결하거나 다른 수단으로 처리할 수 있습니다. AXRM-V62 시리즈에는 60-64GHz RF 주파수를 1-5GHz IF 주파수로 변환하는 60GHz 레이더 애플리케이션에 특별히 맞춤화된 59GHz의 단일 LO 주파수를 생성하는 LO 합성기가 내장되어 있습니다.
사용 고객 :
- 자동차실내의 RSA( Rear Seat Alarm) Radar 시스템 설계 및 제조고객
- V Band 대역신호 처리가 필요한 고객

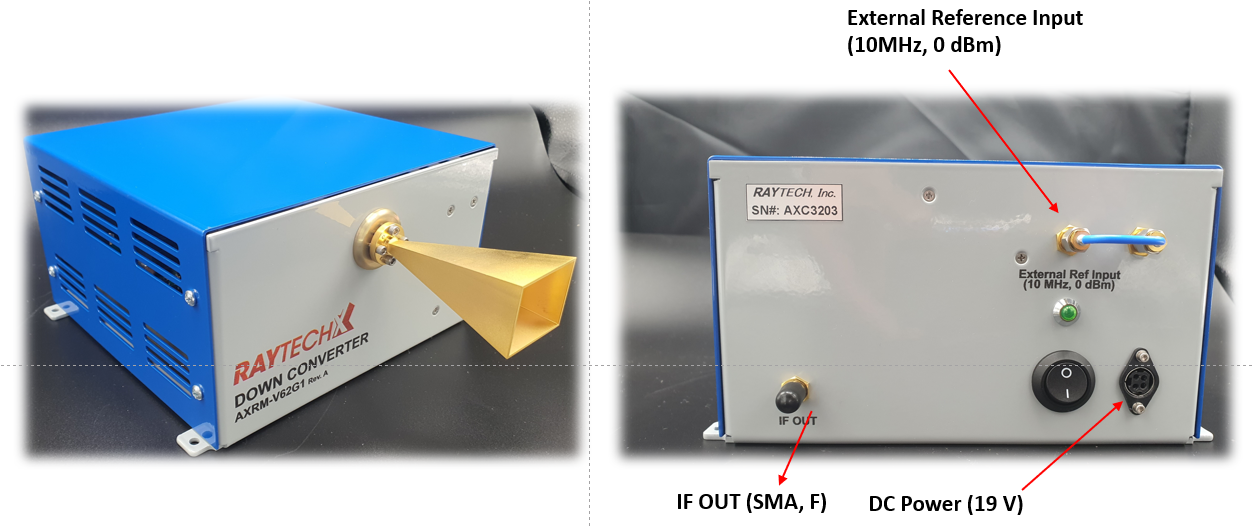

Fig. 1 Raytech Down Converter AXRM-V62 series
기술사양
Table 1 General specifications for AXRM-V62 Down converter
Description | Specification | Connector |
LO Frequency | Internal | 59 GHz Switchable |
|
Reference Clock | External | 10 MHz, 0 dBm Typical | SMA (F) |
RF Input Power Damage Limit |
| 0 dBm Max | WR-15, UG-385/U |
AC Input | Single Volt power 19 VDC | 100 – 240VAC, 0.7A, 50/60Hz | Power DIN, 4 Pin |
Dimensions | Refer Outline Drawing | *7.12” x 7.15” x 4.05” |
|
Operating temperature | Typical/Recommended | 25°C/ 20 – 30°C |
|
* Feed horn length not included

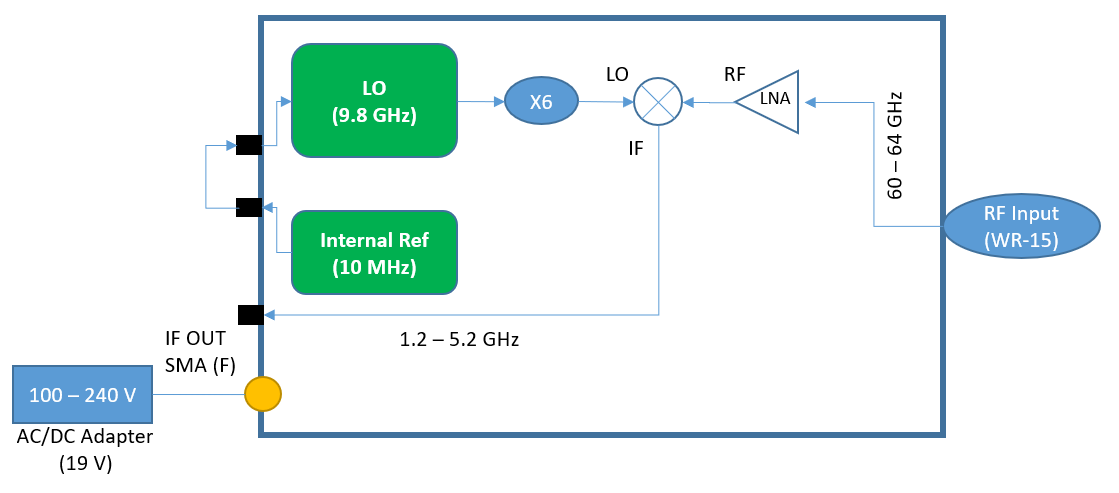

Fig. 2 Block diagram of AXRM-V62 series
Fig. 3 Typical Conversion Loss Performance
장비의 공급과 기술 문의사항은 ssaitek@ssaitek 으로 연락주세요.
감사합니다.
